工場の生産ラインや設備管理において、モーターが突然停止してしまい、対応にお悩みの方に向けて解決策を提示する記事です。この記事では、モーターが故障する主な原因から、事前に察知するための症状、そして具体的な対策方法について詳しく紹介します。

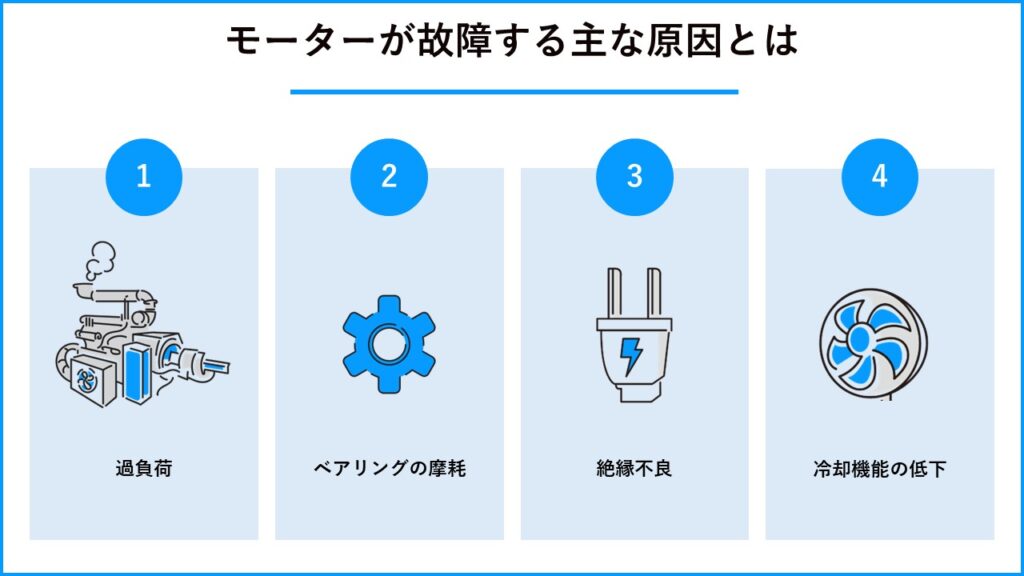

モーターが故障する主な原因とは
モーターの故障には様々な要因が絡んでいますが、大きく分けると機械的なトラブルと電気的なトラブルの二つに分類されます。日々の稼働状況や環境によって、どの部分に負担がかかるかは変わってきます。設備を安定して動かし続けるためには、どのような理由で不具合が起こるのかを正確に理解しておくことが重要です。
以下の表に、代表的な故障の要因とそれぞれの特徴をまとめましたので、まずは全体像を把握してみてください。これらの要因は単独で発生することもあれば、複数が連鎖して大きなトラブルに発展することもあります。それぞれの詳細について、次の項目から順番に確認していきましょう。
過負荷による発熱と焼損
モーターに対して定格以上の負荷をかけ続けると、内部のコイルに過大な電流が流れてしまいます。この状態が長く続くと、想定以上の熱が発生してしまい、最終的にはコイルが焼損する事態に発展しかねません。設備を導入した当初は問題がなくても、生産量の増加に伴って無理な運転を行っていると、徐々にダメージが蓄積されていきます。また、接続されている機械側の動きが悪くなることで、結果的にモーターへの負荷が増加しているケースもあります。そのため、モーター単体だけでなく、設備全体の負荷状況を定期的に見直すことが大切です。
ベアリングの摩耗と寿命
モーターの回転をスムーズにするために欠かせないのが、軸受と呼ばれるベアリングの存在です。ベアリングは常に摩擦にさらされているため、長く使用していると確実に摩耗が進んでいきます。潤滑油が不足したり、汚れが混入したりすると、劣化のスピードはさらに早まります。摩耗が進んだベアリングは回転の抵抗を生み出し、モーター全体の効率を低下させるだけでなく、中心軸のズレを引き起こす要因にもなるのです。消耗品であるという前提に立ち、適切な時期に交換を行うことが設備の長寿命化に繋がると言えます。
絶縁不良による電気的トラブル
モーター内部のコイルは、電気が漏れないように絶縁材で保護されています。しかし、長年の使用による熱の蓄積や、周囲の湿気、化学物質などの影響を受けて、この絶縁材は少しずつ劣化していきます。絶縁性が低下すると、本来流れるべきではない場所に電気が流れてしまい、ショートや漏電を引き起こすリスクが高まるのです。このような電気的なトラブルは、モーターを完全に停止させるだけでなく、火災などの重大な事故に繋がる恐れがあるため注意が必要です。定期的に絶縁抵抗を測定し、安全な状態が保たれているかを確認するようにしてください。
冷却機能の低下による異常温度上昇
多くのモーターには、運転中に発生する熱を外部に逃がすための冷却ファンや通風孔が備わっています。工場内には目に見えない粉塵やほこりが舞っていることが多く、これらが冷却ファンや通風孔に付着して目詰まりを起こすことがあります。冷却機能が低下すると、モーター内部に熱がこもってしまい、過負荷時と同じように焼損の危険性が高まるのです。特に夏場や高温多湿の環境下では、熱をうまく逃がせないことが致命的なダメージに直結しやすいです。周囲の清掃と合わせて、冷却構造が正常に機能しているかをこまめにチェックすることが望ましいと言えます。

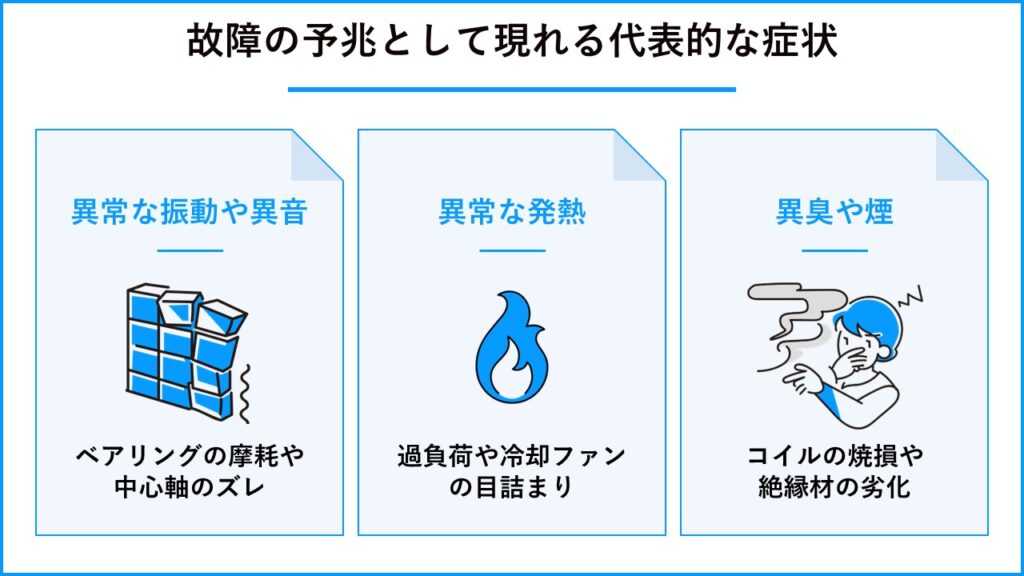

故障の予兆として現れる代表的な症状
モーターが完全に停止してしまう前には、何らかの異常なサインが出ていることが少なくありません。これらのサインを見逃さず、早い段階で対処することができれば、修理費用や生産ラインの停止時間を大幅に抑えることが可能です。日常の点検の中で、人間の五感を使って気づける変化も多く存在します。どのような症状に気をつけるべきか、それぞれの症状がどのようなメカニズムで発生するのかについて、見ていきましょう。
普段とは異なる異音や振動
モーターから「ガラガラ」「キーキー」といった普段聞き慣れない音がする場合は、内部で物理的な問題が発生している可能性が高いです。特にベアリングの摩耗が進むと、金属同士が擦れ合うような異音が発生しやすくなります。同時に、設備全体に伝わるような不規則な振動が起きていることもあります。振動が激しくなると、モーターを固定しているボルトが緩んだり、他の部品に悪影響を及ぼしたりすることもあるのです。音や揺れの質が変わったと感じたら、そのまま放置せずに早急に原因を調査することが大切です。
モーター本体の異常な発熱
稼働中のモーターはある程度の熱を持つのが正常ですが、触れるのが難しいほど高温になっている場合は異常と判断できます。過大な負荷がかかって電流が増加しているか、あるいは冷却機能がうまく働いていないことが考えられます。熱はモーター内部の部品寿命を縮める最大の要因の一つであり、放置すると絶縁材の急速な劣化を招くのです。温度計やサーモグラフィを活用して、日常的な表面温度を記録しておくと、わずかな温度上昇にも気づきやすくなります。温度の変化を敏感に察知する仕組みを整えておくことが役立ちます。
焦げたような異臭の発生
モーターの周囲から焦げたような臭いが漂ってきたときは、非常に危険な状態が迫っているサインです。内部のコイルの被覆が熱によって溶け出していたり、ほこりが発熱部分に触れて焦げていたりする可能性があります。異臭に加えてうっすらと煙が見えるような状況であれば、すでに部分的な焼損が始まっていると推測されるのです。このような場合は直ちに電源を落とし、電気回路の安全を確保した上で専門の技術者に点検を依頼してください。火災を防ぐためにも、嗅覚による異常の検知は決して軽視できない要素と言えます。

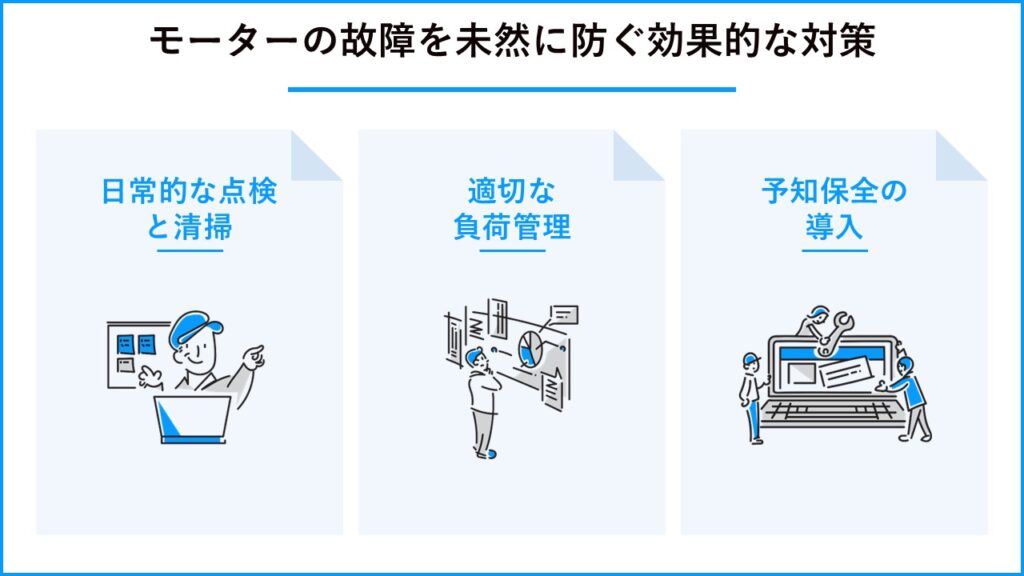

モーターの故障を未然に防ぐ効果的な対策
故障の原因と予兆を理解した上で、それらを未然に防ぐための具体的なアクションを起こすことが設備保全の目的です。一度トラブルが発生すると、修理部品の手配や復旧作業に多大な時間とコストがかかってしまいます。そのため、日頃から計画的なメンテナンスを行い、設備を健全な状態に保つ工夫が求められるのです。対策を組み合わせることで、モーターの寿命を最大限に引き延ばすことが期待できます。各アプローチの具体的な進め方について、一つずつ詳しく解説していきます。
日常的な目視点検と清掃の徹底
最も基本的でありながら効果が高いのが、毎日の目視点検とこまめな清掃です。モーターの表面や冷却ファン周辺に付着した汚れを拭き取るだけでも、放熱効果は大きく改善されます。また、清掃の際に直接モータを見ることで、ボルトの緩みや配線の傷といった小さな変化に気づくきっかけにもなるのです。現場の作業担当者が交代するタイミングで、簡単なチェックシートを用いて状態を確認するルールを設けるのも良い方法と言えます。特別な道具を使わなくても、日々の小さな積み重ねが設備の安定稼働を支える基盤となります。
設備に合わせた適切な負荷管理
モーターが無理なく動ける環境を整えるためには、運転時の負荷を適切に管理することが欠かせません。設計時の想定を超えたスピードで稼働させたり、重すぎるものを動かそうとしたりすると、モーターはたちまち悲鳴を上げてしまいます。設備全体のバランスを見直し、必要であればモーターの容量を大きなものに変更することも検討すべきです。また、動力の伝達に使われるベルトやギアのメンテナンスを怠ると、そこでの摩擦がモーターへの余計な負担となるのです。システム全体がスムーズに連動しているかを定期的に確認するようにしてください。
センサーを活用した予知保全の導入
近年では、技術の進歩によりセンサーを用いた予知保全が普及しつつあります。モーターに振動センサーや温度センサーを取り付けることで、人間が気づく前の微細な変化をデータとして捉えることが可能です。
蓄積されたデータを基に部品の交換時期を予測すれば、設備の突発的な停止を完全に防ぎながら、計画的にメンテナンスを実施できます。初期投資はかかりますが、長期的な視点で見れば大きなコスト削減に繋がると言えます。
【関連記事】設備保全方式の考え方 | 技術コラム | T-MCMA
電流解析を活用すればモーター故障の早期検知を実現できる
モーターの故障対策をより確実なものにするためには、人間の五感に頼らず、内部状態を客観的なデータで捉える仕組みが欠かせません。なかでも近年導入が広がっているのが、モーターの電流波形から内部状態を可視化する電流解析というアプローチです。モーターが消費する電流には、コイルや軸受、駆動先の機械の状態がそのまま反映されるため、振動や温度では捉えにくい段階での異常検知を実現できます。
| 故障モード | 電流波形に現れる主な兆候 |
| 過負荷・冷却機能の低下 | 電流値の上昇・負荷変動の増加 |
| ベアリング摩耗・軸の偏芯 | 回転周波数成分の出現や増幅 |
| 絶縁不良・コイル劣化 | 電源周波数の歪み・電流バランスの乱れ |
| 駆動先の機械側の異常 | 不規則な負荷変動の発生 |
モーターの状態は機械的・電気的な異常を問わず電流に現れる
モーターの故障には、機械的なもの(ベアリング摩耗、軸の偏芯など)と電気的なもの(絶縁不良、コイル劣化など)がありますが、いずれの故障モードも最終的にはモーターが消費する電流の波形に変化として現れます。ベアリングの摩耗が進めば負荷変動として電流に乗り、絶縁が劣化して微小なショートが発生すれば電源周波数の歪みや電流バランスの乱れとして検出されます。モーターそのものが発する電気信号を直接解析するため、周辺機器に取り付けたセンサーよりも本体の状態変化を早期かつ的確に捉えやすい手法といえます。
異音・発熱・異臭が現れる前の早期検知が可能になる
前述の代表的な予兆症状である異音、異常な発熱、焦げた異臭は、いずれも内部の劣化がある程度進行した段階で人間が気づくサインです。これらが現れた時点では、すでに修理コストや停止リスクは大きくなっています。電流解析は配電盤側で電流を継続的にモニタリングする方式のため、目や耳で気づける症状が現れる前の早期段階で異常の兆候を捉えることができ、突発トラブルの回避と計画的なメンテナンスへの転換を支えます。
配電盤側で計測が完結し既存設備にも後付けで導入できる
電流解析は、配電盤内に設置したセンサーで電流を計測する方式のため、モーターや駆動される機械側に一切触れずに監視を始められます。粉塵や高温、防爆エリアなど振動・温度センサーの取り付けが難しい環境にも展開しやすいことに加え、複数のモーターを配電盤側で一括して扱える点もメリットです。古いアナログ設備でも電気の供給を受けている限り計測対象に組み込めるため、重要度の高い設備から段階的に対象を広げていくスモールスタートの進め方とも相性が良いアプローチといえます。
まとめ
この記事の要点をまとめます。
- モーター故障の主な原因は過負荷やベアリングの摩耗である
- 異音や異常な発熱はトラブルが迫っている重要なサインである
- 日常的な清掃と点検が冷却機能の低下を防ぐ基本となる
- センサーを活用した予知保全が突発的な停止の回避に役立つ
- 電流解析を活用すれば、機械的・電気的なモーター異常を早期に捉え計画的なメンテナンスにつなげられる
設備のダウンタイムを防ぐために、今日からできる点検や負荷状況の確認をさっそく始めてみてください。
