インバータ故障の原因と具体的な対処法とは？修理と交換の判断基準も解説

2026年8月20日

インバータの故障による突然の設備停止で、原因究明や復旧手順の確認にお困りのご担当者様に向けた記事です。本記事では、故障の主な原因や対処法、修理と交換の判断基準を詳しく解説します。
現場での迅速なトラブル解決と、今後の再発防止策を検討する際の一助としてぜひご活用ください。インバータ故障は過負荷や熱暴走が主な要因となるため、まずはエラーコード（アラーム）の確認から原因を切り分けることが早期復旧の鍵となります。

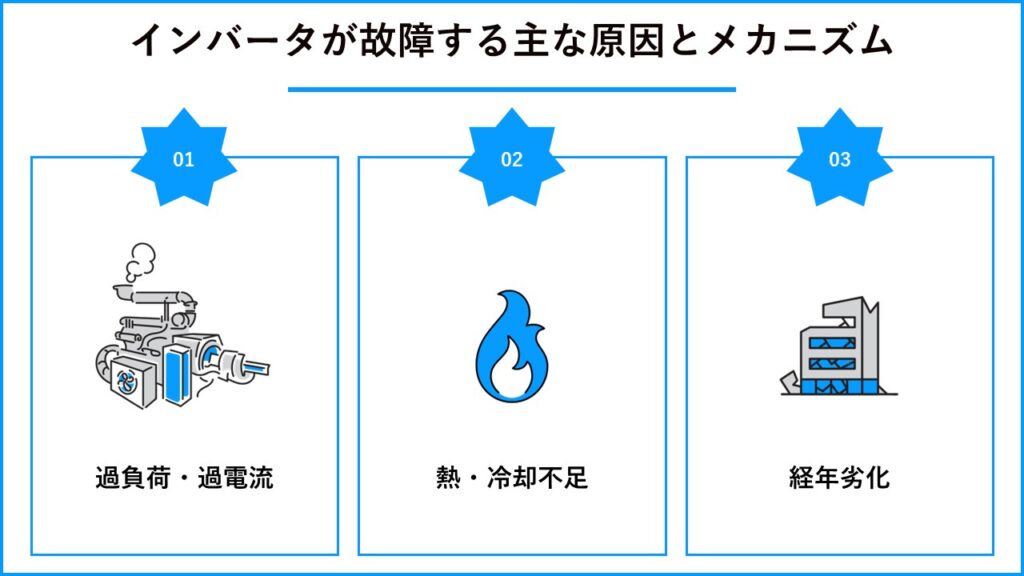

インバータが故障する主な原因とメカニズム

インバータが突然停止する背景には、いくつかの典型的な原因が存在します。過剰な電流や周囲温度の上昇、内部部品の劣化など、要因によって機器への影響は異なる点に注意してください。原因の特徴を理解しておくと、トラブル発生時に迅速な判断ができるはずです。まずは代表的な故障メカニズムを整理し、自社設備に当てはまる項目がないか確認してみましょう。

過負荷や過電流による保護機能の作動

インバータが停止する理由として、過負荷や過電流がよく挙げられます。設備を動かすモータに大きな負担がかかると、規定以上の電流が流れてしまう点に注意が必要です。この状態が続くと内部の電子部品が壊れてしまうため、インバータは自らを保護するために動作を停止します。たとえば、機械の動きが鈍くなっていたり、異物が挟まったりしていると、モータへの負荷が増加します。このような場合は、インバータ本体ではなく機械側のトラブルが原因となっているケースも少なくありません。まずはモータ周辺の環境を確認し、負担がかかる物理的な要因を取り除くことが重要です。

冷却不足や周囲温度の上昇による熱暴走

インバータは稼働中に熱を発するため、適切に冷やさないと故障につながります。制御盤の中は温度が上がりやすく、冷却ファンが汚れていると熱を外に逃がせなくなる点に留意してください。周囲の温度が規定の範囲を超えると、内部の半導体がダメージを受けて熱暴走を引き起こす原因となります。特に夏場や密閉された環境では、盤内の温度管理が必要となります。日本電機工業会（JEMA）の資料でも、インバータの周囲温度は適切な範囲に保つことが強く推奨されています。定期的に換気用のフィルターを清掃し、十分な風量を確保するように進めていきましょう。

参考
・［JEMA 一般社団法人日本電機工業会］「インバータを使用した制御盤の設計にあたって－ご注意とそのポイント－」https://www.jema-net.or.jp/engineering/inverter/evefa200000027nd-att/inverter_document.pdf（最終閲覧日：2026年6月17日）

コンデンサなど内部電子部品の経年劣化

インバータの内部には、電気を蓄えるコンデンサをはじめとする多くの電子部品が使われています。これらの部品は長期間使用することで少しずつ劣化し、本来の性能を発揮できなくなる点に気をつけなければなりません。コンデンサが寿命を迎えると、電圧が不安定になりエラーが発生しやすくなります。また、基板上の細かい部品が熱や湿気によってダメージを受けるリスクも伴います。一般的なインバータの設計寿命は約10年とされていますが、使用環境によってはさらに短くなる場合があります。定期的なメンテナンスを行い、劣化のサインを見逃さないように気を配ることが大切です。

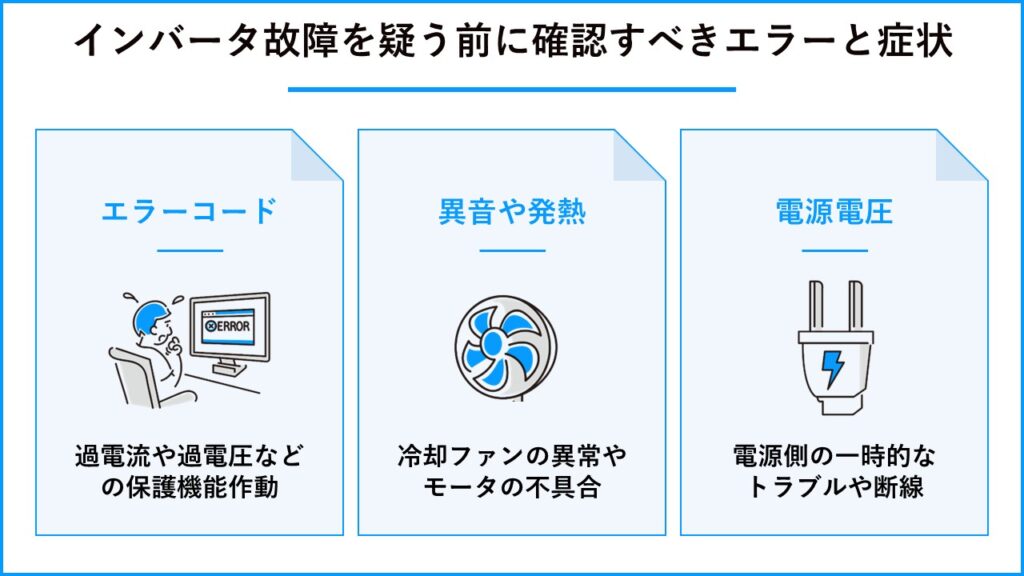

インバータ故障を疑う前に確認すべきエラーと症状

インバータに異常が起きた際、本体の故障と決めつける前にチェックすべきポイントがあります。操作パネルの表示や設備全体から発せられるサインを丁寧に観察すると、トラブルの輪郭が見えてきます。電源側の状態も含めて状況を整理することで、不要な交換や修理を避けられるケースも少なくありません。確認すべき主な症状を順番に見ていきます。

操作パネルのエラーコードとランプの確認

インバータの動きがおかしいと感じたら、まずは操作パネルの表示を確認してください。多くの機種では、異常を検知すると画面にエラーコードが表示されたり、警告ランプが点灯したりします。取扱説明書と照らし合わせることで、過電流や電圧異常など、トラブルの具体的な内容を把握することができます。エラーコードの確認は、故障箇所を絞り込むための第一歩となります。すぐに電源を切るのではなく、どのような表示が出ているかをメモに残しておくことが有効な手段です。このひと手間が、その後の復旧作業をスムーズに進めるための助けとなります。

モータや周辺機器からの異音と発熱

エラー表示だけでなく、設備全体から発せられるサインにも注意を向ける必要があります。モータから普段とは違う異音が聞こえたり、手で触れられないほど異常に発熱していたりする場合は警戒が必要です。インバータから送られる電力が不安定になっていると、モータがスムーズに回転できず異音を生じさせる要因となります。

また、インバータ本体からジーという音が響く場合は、内部の回路に異常が生じているサインかもしれません。普段から正常時の音や温度を感覚として覚えておくと、違和感にすぐ気づくことができるはずです。異常を感じたまま運転を続けると被害が拡大するため、速やかに設備を停止させて対応を進めましょう。

電源電圧の変動と入力側のトラブル

インバータ本体に問題がなくても、供給される電源側に異常があるケースも考えられます。工場の設備では、他の大型機械が一斉に稼働すると、一時的に電圧が下がる事態が発生するでしょう。このような電源電圧の急激な変動は、インバータの安定した動作を妨げる要因となります。また、入力側の配線にトラブルがあったり、落雷などの影響で異常な電圧がかかったりすることも故障を引き起こす原因です。インバータの不具合を疑う前に、大元のブレーカーや電源環境が正常であるかを確かめなければなりません。テスターなどを用いて、正しい電圧が供給されているかを安全に測定してみてください。

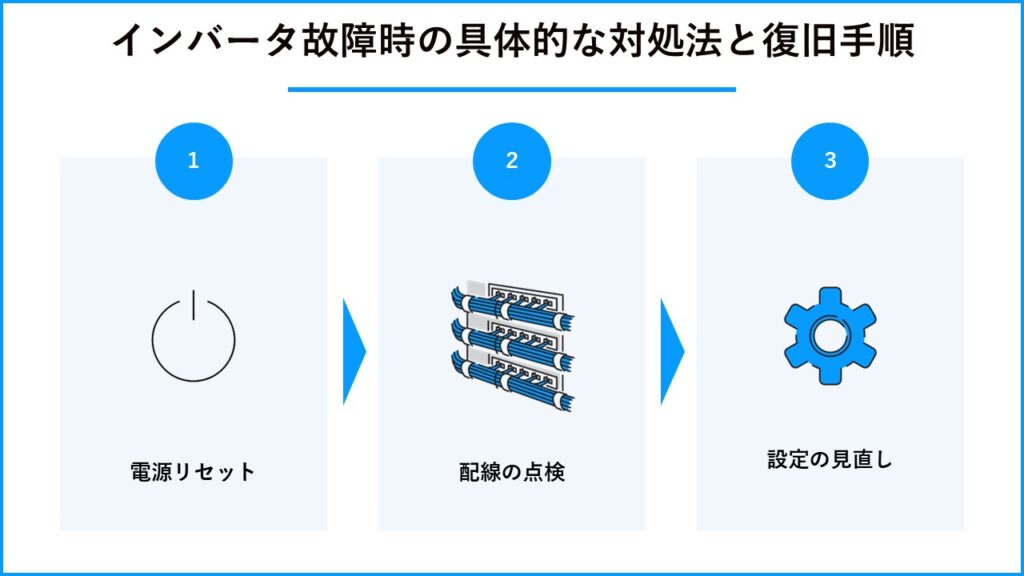

インバータ故障時の具体的な対処法と復旧手順

インバータが停止した際は、慌てずに段階を踏んで対応することが大切です。まずは安全を確保した上で電源リセットを試し、解決しなければ配線や設定の確認へと進めていきます。手順を誤ると感電や二次故障の危険があるため、注意点も合わせて押さえておきたいところです。復旧までの流れを具体的に確認していきましょう。

安全を確保した上での電源リセットと再起動

インバータがエラーで停止した場合、電源を入れ直すことで復旧することがあります。
一時的なノイズや軽微な過負荷が原因であれば、システムのリセットによって正常な状態に戻るためです。ただし、作業を行う前には必ず周囲の安全を確認し、設備が急に動き出さないように注意してください。電源を切った後、内部のコンデンサに電気が残っているため、ランプが完全に消えるまで数分間待つ必要があります。十分に時間が経過してから再び電源を投入し、エラーが解消されるかをチェックしてみましょう。再起動しても同じエラーが繰り返される場合は、別の深刻な原因が隠れていると考えられます。

配線や接続端子の緩み・断線の点検

電源リセットで解決しない場合は、物理的な配線の状態を確認することが有効です。機械の振動によって接続端子のネジが緩み、接触不良を起こしているケースは珍しくありません。インバータの入力側と出力側のケーブルがしっかりと固定されているかを目視で点検してください。この作業を行う際は、感電事故を防ぐために必ず主電源を遮断し、テスターで無電圧を確認してから進めます。また、ケーブルの被覆が破れて断線しかかっている箇所がないかも合わせて確認することが大切です。

パラメータ設定の見直しと初期化の検討

物理的な接続に問題がない場合は、インバータの内部設定であるパラメータを疑ってみましょう。誤った操作で設定値が変更されていたり、モータの仕様と合わない数値が入力されていたりすると正常に動作しません。特に、運転周波数や加減速時間のパラメーターが不適切だと、過負荷エラーを引き起こす要因となります。過去の正常な設定値の記録が残っている場合は、現在の数値と比較して違いがないかを確認してください。どうしても原因がわからない場合は、パラメータを工場出荷時の状態に初期化することも一つの手段です。初期化後はモータに合わせて再度設定を入力する必要があるため、マニュアルを手元に用意して慎重に作業を進めます。

インバータ故障を未然に防ぐための日常点検とメンテナンス

インバータの突発的な故障は、日々の点検によって大幅に減らすことが可能です。盤内の温度管理や運転データの記録、計画的な部品交換などを継続することで、設備の安定稼働につながります。予防保全の考え方を取り入れると、ダウンタイムの削減や長期的なコスト圧縮にも効果的でしょう。具体的な点検項目を順番に紹介していきます。

点検の種類	主な実施内容	期待できる効果
盤内環境の改善	冷却ファンの清掃と温度の確認	熱暴走による不意の停止を防ぎます
データの記録	正常時の運転電流や電圧を控える	異常発生時の早期発見に役立ちます
定期的な交換	寿命を迎える前に部品を新しくする	突発的な故障によるダウンタイムを減らします

冷却ファンの清掃と盤内環境の改善

インバータを長持ちさせるためには、熱対策が非常に重要となります。制御盤の吸気口やインバータの冷却ファンにホコリが溜まると、風通しが悪くなり内部の温度が上昇する点に注意してください。定期的にエアダスターや掃除機を使って、付着した汚れを丁寧に取り除くことが求められます。また、制御盤の周囲に物を置いて風の通り道を塞がないように配慮することも大切です。夏場に向けて盤内用のクーラーを設置するなど、環境そのものを改善する工夫も効果的だと言えるでしょう。日頃から清潔な状態を保つことが、熱暴走による突発的な故障を防ぐ第一歩となります。

正常時の運転電流と温度の記録

トラブルが発生したときに異常を素早く察知するためには、正常な状態のデータを知っておく必要があります。設備が問題なく稼働しているときの運転電流や、盤内の温度を定期的に記録する習慣をつけてください。例えば、普段は一定の電流値で動いているモータが、ある日から高い数値を示すようになったら警戒が必要です。これは機械側に負担がかかっているサインであり、インバータが過負荷で止まる前触れかもしれません。数値のわずかな変化に気づくことで、完全に設備が停止する前に対策を打つことができます。日報や点検シートを活用し、変化を見逃さない仕組み作りを実践していきましょう。

定期的な部品交換と寿命の予測

インバータを構成する部品には、それぞれ寿命の目安が設定されています。冷却ファンや内部の電解コンデンサは、使用時間が長くなるにつれて確実に性能が低下していくでしょう。完全に壊れてから対応するのではなく、寿命を迎える前に計画的に部品を交換することが理想です。多くのメーカーは、稼働時間や設置環境に基づいたメンテナンススケジュールの目安を公開しています。定期点検の際に消耗品の劣化具合を確認し、数年ごとにリフレッシュすることで設備の信頼性が高まるはずです。急な故障による生産ラインの停止を防ぐためにも、予防保全の考え方を取り入れてみてください。

電流解析でインバータ駆動設備の異常を早期に捉えることができる

日常点検によって突発故障のリスクを下げる工夫と並んで、設備の状態を電気信号から継続的に把握する電流解析というアプローチも、近年導入が広がっています。特にインバータで駆動される回転機械では、振動診断では捉えにくい異常を電流波形から検出できるため、過負荷によるインバータ停止を未然に防ぐ手段として有効です。ここでは、電流解析がインバータ駆動設備の予知保全にどう活きるのかを整理します。

着目したい状態	振動・温度センサー	電流解析
駆動先の機械の負荷状態	機械側に追加センサーが必要	モータ電流から直接把握できる
インバータ駆動・可変速運転下	周波数変動で解析が難しくなる	電源周波数を基準に安定計測
過酷環境（水中・高所・防爆など）	直接取り付けが困難な場合がある	配電盤側で計測が完結する

インバータ過負荷の根本原因は駆動側機械の劣化にあることが多い

前述のとおり、インバータが過負荷エラーで停止する背景には、インバータ本体ではなく駆動先の機械側の不具合が隠れているケースが少なくありません。ベアリングの摩耗、軸の偏芯、攪拌機やポンプ内部の付着物といった機械側の異常が進行することで、モータにかかる負荷が徐々に増加し、最終的にインバータの保護機能が動作するという流れです。

そのためインバータの突発停止を根本的に減らすには、インバータ単体の点検だけでなく、駆動先の機械側の状態を早期に把握する仕組みが必要となります。

配電盤側の電流から駆動先の機械状態までを把握できる

電流解析は、モータが消費する電流の波形に駆動先機械の負荷状態が反映される原理を活用した監視手法です。配電盤内に設置したセンサーで電流データを取得し、波形を解析することで、ポンプ・送風機・攪拌機などのモータ駆動機械の状態を可視化することができます。ベアリングの摩耗、軸の偏芯、内部付着物といった機械側の異常も電流波形に変化として現れるため、過負荷エラーが発生するよりも前の段階で予兆を捉えることが可能です。

インバータ駆動の可変速運転下でも安定した状態把握ができる

振動診断は、回転数が変動する設備への適用が難しいというのが現場でよく聞かれる課題です。インバータで回転数を可変運転するモータでは、振動信号の周波数成分も変化するため、解析の難易度が上がり、ノイズに埋もれて異常を検出しづらくなります。

一方、電流解析は電源周波数を基準に解析を行うため、インバータ駆動下や低速回転下でも安定して状態を把握できる傾向があります。インバータ制御で省エネ化や生産性向上を実現している設備に対しても、診断の盲点を作らずに継続監視を行えるアプローチといえます。

修理と新品交換の判断基準とタイミング

インバータが故障した際、修理と新品交換のどちらを選ぶべきか迷う方も多いはずです。判断には経過年数やメーカーの保守状況、ダウンタイムによる生産影響など複数の観点が関わってきます。さらに最新機種への切り替えがもたらす省エネ効果も無視できない要素です。それぞれの基準を整理し、最適な選択ができるよう解説していきます。

判断の基準	修理を選ぶケース	新品交換を選ぶケース
経過年数	導入から数年で保守対応期間内である	導入から長期間経過し部品提供が終わっている
費用と影響	修理費用が安く予備の設備がある	ダウンタイムによる生産損失が非常に大きい
性能の向上	現状の機能と性能で十分に満足している	最新機種に切り替えて省エネ化を実現したい

導入からの経過年数とメーカーの保守対応状況

インバータが故障した際、修理するか新品に交換するかは悩ましい問題です。判断の目安となるのが、設備を導入してからの経過年数とメーカーのサポート状況となります。多くの機器は製造終了から一定の期間が過ぎると、修理用の部品が手に入らなくなる点に注意しなければなりません。導入から10年以上が経過している場合は、修理ができず新品への交換を余儀なくされるケースが増えるでしょう。一方で、まだ比較的新しくメーカーの保証期間内であれば、修理を依頼する方がコストを抑えられます。まずはメーカーの窓口や代理店に連絡し、現在の保守対応状況を確認することが確実な方法です。

修理費用とダウンタイムによる生産影響の比較

費用と時間のバランスを総合的に考えることも、重要な判断基準の一つとなります。修理費用が新品を購入するよりも安く済む場合は、修理を選ぶのが一般的な選択肢です。しかし、部品の取り寄せや修理作業に長い時間がかかると、その間は生産設備が停止したままになってしまいます。工場のダウンタイムが長引くことで発生する機会損失は、機器の購入費用を上回ることも珍しくありません。すぐに調達できる新品のインバータに交換して、設備をいち早く復旧させた方が結果的に安上がりになる場合があります。

修理にかかる時間と生産への影響を天秤にかけ、自社にとって最適な方法を選択してください。

インバータ故障を解決する事例

理論や対処法を知っていても、実際の現場でどのように解決へつながるのか気になる方も多いでしょう。ここでは、鉄工所で発生したインバータトラブルの事例を取り上げます。原因の特定から機器交換による復旧までの流れを追うと、自社設備で同様の問題が起きたときの参考になるはずです。

鉄工所の回転ローラーにおけるインバータ交換事例

実際の現場で発生したインバータのトラブル事例を紹介します。ある鉄工所では、溶接工程で使用する回転ローラーが突然動かなくなる事態が発生しました。作業員が操作ボタンを押しても反応がなく、生産スケジュールに影響が出る状況でした。

専門業者が現場で電気系統を詳しく調査したところ、インバータの不良が主な原因であると判明しました。古い機器の修理には時間がかかると判断し、新しいインバータへの交換作業を速やかに実施しています。適切な機種選定とパラメータ設定を行い、無事に設備の動作を復旧させることができた成功例です。このように、迅速な原因特定と交換の決断が、ダウンタイムを最小限に抑えるカギとなるでしょう。

参考
・［ある電機屋のメモ帳］「回転ローラーが動かない原因はインバータ故障：交換で復旧した修理事例」
https://elec-tech.info/nakaden-diary-8/(最終閲覧日：2026年6月12日）

まとめ

この記事の要点をまとめます。

インバータの故障は過負荷や熱暴走、部品の経年劣化が主な原因として挙げられる
異常時はエラーコードの確認と、モータ周辺の異音や発熱のチェックを優先する
復旧に向けては安全を確保した上での電源リセットや配線の点検を実施する
トラブルを防ぐために盤内環境の改善と正常時のデータ記録を徹底する
修理と交換は経過年数やダウンタイムの損失、最新機種のメリットを比較して判断する
電流解析を活用すれば、インバータ過負荷の根本原因となる駆動側機械の劣化を電流波形から早期に捉えられる

日常的な点検と早めの対処を心がけ、設備の安定稼働に役立てていきましょう。
