「ポンプからガラガラと異常な音がする」「思うように液体が送られず、吐出量が急激に落ちてしまった」といったトラブルでお悩みではないでしょうか。
この記事では、ポンプの重大な故障につながるキャビテーションの発生原因と、現場ですぐに実践できる具体的な対策を解説します。
ポンプのキャビテーションとは？
ポンプに関わるトラブルの中でも、キャビテーションは非常に厄介な現象として知られています。ここでは、キャビテーションがどのような仕組みで発生するのかという基本的な定義と、よく似た現象との違いについて詳しく解説します。
キャビテーション（空洞現象）の定義と仕組み
キャビテーションとは、ポンプの内部で液体の圧力が局所的に下がり、液体が気化して無数の気泡が発生する現象のことです。通常、水などの液体は温度が上がると沸騰して気体になります。しかし、温度が一定でも圧力が低くなることによって沸騰が起こるという性質も持っています。
ポンプは羽根車を高速で回転させて液体を吸い込みますが、その吸込口付近では流速が上がり、圧力が大きく低下します。このとき、圧力が液体の飽和蒸気圧という限界値を下回ると、液体が気化して気泡が発生します。発生した気泡は、高い圧力の領域に押し流された瞬間に押しつぶされて消滅します。この気泡が崩壊する際に発生する局所的な衝撃波が、ポンプ内部に多大なダメージを与える要因となります。つまり、キャビテーションは単なる泡の発生ではなく、機械を物理的に破壊する危険な現象だと言えます。

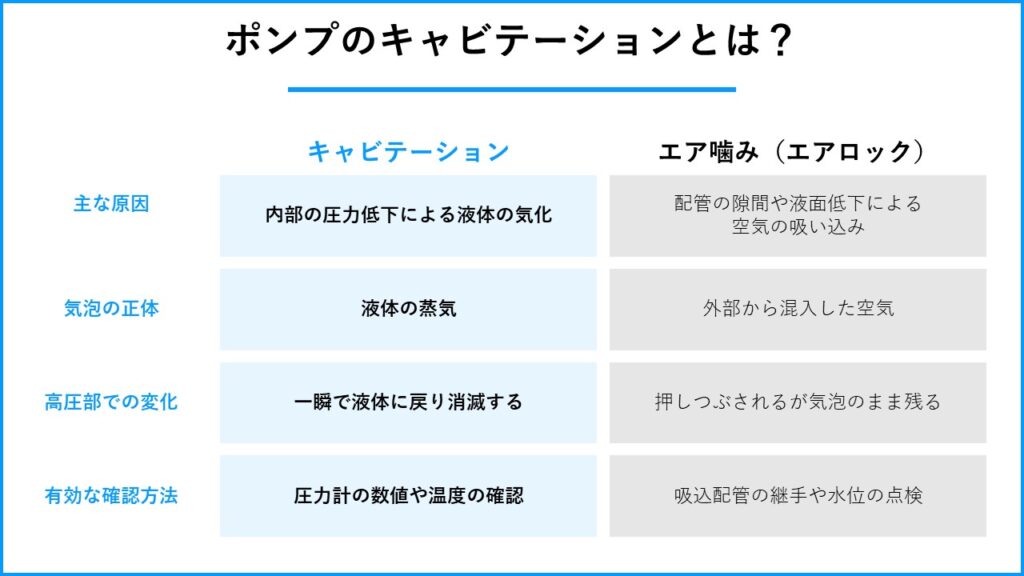

エア噛み（エアロック）との違いと見分け方
キャビテーションとよく似た現象に、エア噛みというトラブルがあります。エア噛みは、配管の継手部分の緩みや液面低下によって、外部から空気を吸い込んでしまう現象を指します。どちらもポンプの中に気体が存在するという点では同じですが、発生する原因と性質が大きく異なります。
エア噛みで入り込んだ空気は、圧力が高くなっても液体に戻ることはなく、気泡のままポンプ内を移動します。一方でキャビテーションの気泡は、液体自体が圧力変化によって気化した蒸気であるため、高圧部に移動すると一瞬で液体に戻って消滅します。
見分ける方法としては、吸込配管の継手部分を点検して空気が入る隙間がないかを確認することが有効です。もし配管に異常がないにもかかわらず異音や振動が発生している場合は、キャビテーションを疑うのが適切な判断となります。
キャビテーションがポンプに与える深刻な悪影響
キャビテーションを放置すると、ポンプそのものや周辺の設備にさまざまな被害をもたらします。ここでは、現場で現れる具体的な症状と、それが引き起こす深刻な結果について解説します。
特徴的な異音と激しい振動の発生
キャビテーションが発生したポンプからは、非常に特徴的な異音が聞こえてきます。気泡が弾ける際の衝撃波がポンプの金属壁に直接ぶつかるため、まるで砂利やパチンコ玉が金属のケーシング内を転がっているようなガラガラという音が響きます。この音は通常のモータの駆動音とは明らかに異なり、現場にいればすぐに異常だと気づくことができます。
また、気泡の発生と崩壊が連続して起こることで、ポンプ全体に激しい振動が引き起こされます。この振動は配管や架台にも伝わり、設備全体のボルトの緩みや他の機器への悪影響を連鎖的に引き起こす可能性があります。異音や振動を感じた場合は、ポンプに無理な負荷がかかっているサインだと捉えて、早急に運転状況を確認することが重要です。
ポンプ性能の著しい低下と送水不良
キャビテーションが進行すると、ポンプが本来持つ性能を十分に発揮できなくなります。気泡が羽根車の内部に大量に発生すると、液体の通り道が気泡によって塞がれてしまいます。その結果、ポンプが吸い込める液体の量が減少し、本来送るべき吐出量を確保できなくなります。 同時に、液体を押し上げる力である揚程も大きく低下するため、目的の場所まで液体を送り届けることが困難になります。運転中に吐出圧力のゲージが激しく変動したり、急に流量が落ちたりした場合は、ポンプ内部で気泡が悪さをしている可能性が高いです。流量が安定しない状態を放置すると、生産ラインの停止など深刻なトラブルにつながる恐れがあります
インペラや内部部品の壊滅的な損傷
キャビテーションによる大きな被害は、ポンプ内部の金属部品が物理的に破壊されることです。気泡が崩壊する際に発生する衝撃力は局所的に非常に大きく、その力は金属の表面を少しずつえぐり取っていきます。これをエロージョンと呼び、進行すると羽根車であるインペラにスポンジ状の無数の穴が開いてしまいます。
インペラの形状が変わってしまうと、水流のバランスが崩れてさらに振動が激しくなり、最終的にはシャフトの折損やベアリングの破損など致命的な故障につながります。修理には部品の丸ごと交換が必要になり、多額のコストと長期間の設備停止を余儀なくされます。だからこそ、異常を感じた初期の段階で適切な対策を講じることが不可欠と言えます。
ポンプでキャビテーションが発生する主な原因
キャビテーションを防ぐためには、なぜ圧力が下がり気泡が発生するのかという原因を知ることが大切です。ここでは、現場でよく直面する代表的な3つの原因について解説します。
| 主な原因 | 現場でよく見られる具体的な状況 | 圧力への影響 |
| 配管抵抗の増大 | ストレーナーの詰まり、細すぎる吸込配管 | 吸込側の圧力が大きく低下する |
| 液体の温度上昇 | 冷却不足、温水や高温の薬液の移送 | 飽和蒸気圧が高くなり気化しやすくなる |
| 過流量での運転 | 吐出側バルブの開きすぎ、設計以上の送水 | 内部の流速が上がり局所的な圧力が下がる |
吸込側の圧力低下と配管抵抗の増大
キャビテーションを引き起こす大きな要因は、ポンプの吸込口における圧力の低下です。吸込配管が長すぎたり、曲がり角が多かったりすると、液体が流れる際に配管の壁と摩擦が生じて圧力損失が大きくなります。
また、配管の途中にストレーナーと呼ばれるゴミ取り用のフィルターがあり、これが詰まることでも吸込側の圧力は急激に下がります。液体を引き上げる高さが大きい場合も、重力に逆らうためにポンプは強い力で吸い込む必要があり、結果として圧力が下がりやすくなります。
このように、吸い込むための負担が大きければ大きいほど、内部の圧力が液体の飽和蒸気圧に近づき、気泡が発生しやすい環境が作られてしまいます。配管の設計やメンテナンス状態が、ポンプの寿命を左右すると言っても過言ではありません。
取り扱う液体の温度上昇による飽和蒸気圧の変化
液体の温度も、キャビテーションの発生を左右する重要な要素の一つです。液体は温度が高くなるほど、低い圧力でも簡単に沸騰するようになります。例えば水の場合、常温であれば圧力をかなり下げないと気化しませんが、80度近い温水になるとわずかな圧力低下でもすぐに気泡が発生します。
つまり、温水を扱うポンプは、冷水を扱うポンプと同じ条件で運転していてもキャビテーションを起こすリスクが高くなります。設備の稼働状況の変化によって液体の温度が想定より上がってしまった場合、それまで問題なく動いていたポンプが突然異音を発し始めることがあります。そのため、扱う液体の温度条件を正確に把握しておくことが非常に重要です。
ポンプの過流量運転と設計値からの逸脱
ポンプが自身の能力以上の液体を送ろうとする過流量運転も、大きな原因となります。吐出側のバルブを開けすぎたり、配管の抵抗が想定よりも小さかったりすると、ポンプは設計された規定値を超える大量の液体を流そうとします。流量が増えるということは、ポンプ内部を通過する液体の速度が速くなることを意味します。
流体力学の法則により、流速が上がれば上がるほど局所的な圧力は低下するため、インペラの入り口付近で飽和蒸気圧を下回りやすくなります。必要以上の量を送ろうとすることが、かえってポンプ自体の首を絞める結果につながってしまうのです。運転時の流量がポンプの適正な範囲内に収まっているかを、常に確認する姿勢が求められます。
キャビテーションを防ぐためのNPSH（正味吸込水頭）の考え方
キャビテーションを理論的に予測し、回避するために欠かせないのがNPSHという概念です。ここでは、ポンプを安全に運用するための基準となるNPSHの基本的な考え方を解説します。
| NPSHの種類 | 意味 | 決定される要素 |
| 有効NPSH（NPSHa） | 現場の環境が持つ、吸い込み時の圧力の余裕 | 配管の長さ、液面の高さ、液体の温度など |
| 必要NPSH（NPSHr） | ポンプが安全に動くために必要な最低限の余裕 | ポンプの設計やインペラの形状（メーカー規定） |
NPSHとは何かという基礎概念の解説
キャビテーションの発生を予測し、防ぐために欠かせないのがNPSHという概念です。NPSHは、正味吸込水頭と呼ばれる指標であり、ポンプが液体を吸い込む際にどれくらいの余裕があるかを表す数値です。専門的な言葉で少し難しく感じるかもしれませんが、簡単に言えばポンプが苦しくならずに液体を吸い込める度合いを数値化したものです。 ポンプが安全に動作するためには、吸込口における液体の圧力が、その液体の飽和蒸気圧よりも十分に高い状態を保つ必要があります。この圧力の余裕分を水柱の高さとしてメートル単位で表現したものが、NPSHの基本的な考え方となります。この数値を正しく理解することで、感覚ではなく理論に基づいて安全なポンプ設計ができるようになります。複雑な計算式もありますが、まずはこの余裕の指標であるという全体像をつかむことが大切です。
有効NPSHと必要NPSHの関係性
NPSHには、有効NPSHと必要NPSHという二つの重要な指標が存在します。有効NPSHは設備の配管形状や液面の高さ、液体の温度など、現場の環境条件から決まる数値です。一方で必要NPSHは、ポンプメーカーが製品ごとに安全に動くための基準として定めた数値です。キャビテーションを防ぐための重要なルールは、現場の環境が持つ有効NPSHが、ポンプが要求する必要NPSHを上回っている状態を維持することです。
もし有効NPSHが必要NPSHを下回ってしまうと、吸込口での余裕がなくなり、高い確率でキャビテーションが発生してしまいます。実際の現場では、計算上の誤差や突発的な変動を考慮して、有効NPSHを必要NPSHの1.3倍程度に保つような安全率を見込むのが一般的です。
有効NPSHの計算式
設備の現場で有効NPSHを活用するためには、計算式を使って具体的な数値を算出する必要があります。大気開放のタンクから水をくみ上げるケースでは、有効NPSH（NPSHa）は次の式で求められます。
NPSHa(m) = (大気圧 − 飽和水蒸気圧) / (ρ * g) − (吸込み高さ) − (吸込配管の圧力損失) / (ρ * g)
式全体としては、ポンプが液体を吸い上げる元となる「圧力の余裕分」から、吸い上げ動作にかかる「負荷」を差し引き、最終的に残る余裕を水柱の高さ(m) として表す構造になっています。
ρ*gは液体の密度×重力加速度を表しており、圧力を「同じ力で押し上げられる水柱の高さ(m)」に置き換えるための換算処理です。常温の水であれば液体の密度はおよそ1,000 kg/m³、重力加速度はおよそ9.8 m/s² なので、両者を掛けた値はおよそ9,800となり、9,800Pa の圧力がちょうど1mの水柱の高さに相当する関係を覚えておくと便利です。なお第3項の圧力損失そのものは、NPSHの計算式に代入する前段階で別途求めておく必要のある値です。配管の長さや内径、流量から決まる流速、曲がりの数といったパラメータをもとに、配管設計の計算によって算出します。
有効NPSH（NPSHa）の計算例
具体例として、温度25℃の水を地下3mの位置から吸い上げ、吸込配管の圧力損失を5,000Paに設計したケースを考えてみましょう。25℃の水の飽和蒸気圧は3,163Paであり、これらの値を式に当てはめると、有効NPSHはおよそ6.5mと求められます。この場合、ポンプメーカーから提示される必要NPSHが6.5mより小さければ、理論上はキャビテーションが発生しない設計となります。実際の設計では計算上の誤差や運転条件の変動を見込み、計算で得た有効NPSHから2〜3m程度の余裕を確保することも推奨されています。

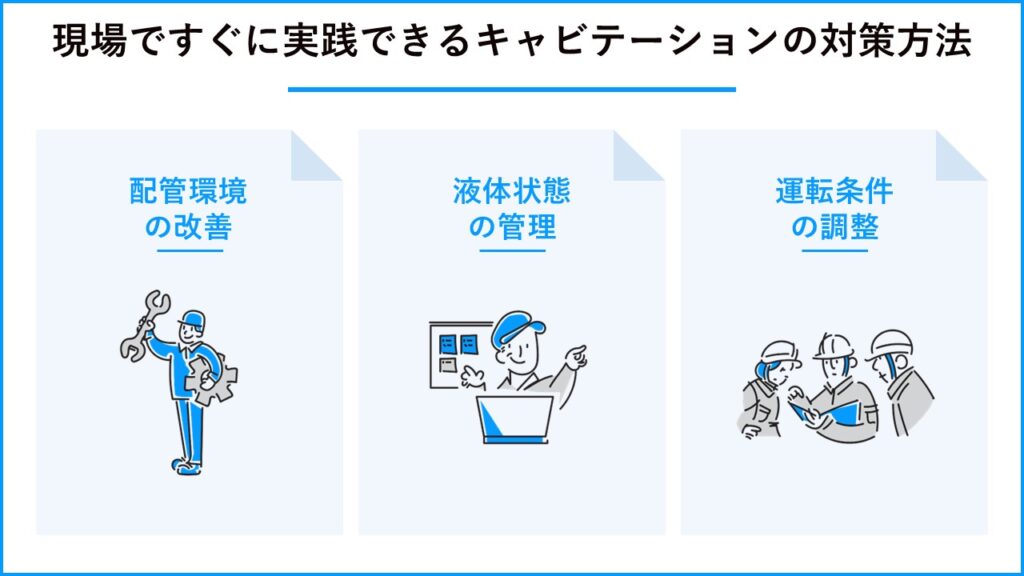

現場ですぐに実践できるキャビテーションの対策方法
原因と理論がわかったところで、次は実際に現場で行うべき対策について確認していきます。既存の設備に対しても適用できる、効果的な改善アプローチを3つの視点から解説します。
吸込配管の最適化による圧力損失の低減
キャビテーションを防ぐための具体的な対策として、まずは吸込配管の環境を改善することが効果的です。配管の長さをできるだけ短くし、曲がる箇所を減らすことで、液体が流れる際の摩擦抵抗を大きく下げることができます。吸込配管の太さを一つ上のサイズに変更して流速を遅くすることも、圧力低下を防ぐための優れた方法です。
また、配管内に設置されているストレーナーの網目が細かすぎないか、ゴミが詰まっていないかを定期的に点検することも欠かせません。吸い込み側にかかる負担を物理的に取り除くことが、直接的で確実なアプローチとなります。少しの配管レイアウトの見直しが、ポンプの長寿命化に大きく貢献します。
吸込液面の水位確保と液温の適切な管理
次に確認すべきは、吸い上げる液体の状態を適切に保つことです。ポンプよりも低い位置から液体を吸い上げる場合は、液面の高さを可能な限り高く保つことで、有効NPSHを大きく稼ぐことができます。液面が低すぎるとポンプの吸い上げ負荷が大きくなるため、タンク内の水位を適切に管理する仕組みを整えることが大切です。
また、液体の温度上昇を防ぐための対策も有効です。熱交換器の冷却水量を増やしたり、配管を保温材で保護して外部からの熱を防いだりすることで、液体の飽和蒸気圧を下げる工夫が求められます。液体の物理的な性質をコントロールすることで、ポンプへの負担をやわらげることが可能です。
ポンプの運転条件とバルブ開度の見直し
配管や液体の状態を変えるのが難しい場合は、ポンプの運転方法自体を見直す必要があります。過流量運転が原因であるならば、吐出側のバルブを適度に絞ることで流量を減らし、ポンプ内部での急激な流速アップを抑えることができます。インバーターを導入してモータの回転数を下げることも、流量と圧力を適切にコントロールする上で非常に効果的です。
ただし、吸込側のバルブを絞ってしまうと逆に圧力が下がってキャビテーションを促進してしまうため、調整は必ず吐出側のバルブで行う必要があります。現状のポンプが要求される仕様に対して大きすぎないかを確認し、場合によっては適切な能力を持ったポンプへの交換を検討することも選択肢に入ってきます。日々の運転状況をデータとして記録し、適切な状態を維持する心がけが大切です。
キャビテーションの早期発見は電流診断が有効
キャビテーションを未然に防ぐためには、設計や運用面の対策と並行して、異常の兆候をいち早く捉える「設備診断」の仕組みも重要です。回転機械の診断技術としては振動診断が広く知られていますが、キャビテーションのような流体系の異常に対しては、電流診断のほうが本質的に優位な領域があります。ここでは両者の特性を整理した上で、電流診断が優れる3つの理由を解説します。
| 比較項目 | 振動診断 | 電流診断 |
| 計測する対象 | 機械側の振動 | モータの負荷変動 |
| 流体異常への感度 | 二次的に伝わるため低くなりやすい | 負荷の揺らぎとして直接現れる |
| センサー設置 | ポンプ本体に直接取り付け | 配電盤内で計測が完結 |
| 過酷環境への対応 | 水中・高温・防爆エリアでは困難 | 設置場所の制約を受けにくい |
| インバータ駆動下 | 周波数解析の難易度が上がる | 電源周波数を基準に安定計測 |
| 低速回転下 | ノイズに埋もれやすい | 安定した検知が可能 |
流体起因の異常は「負荷の揺らぎ」としてモータ電流に直接現れる
キャビテーションは液体側で発生する流体現象です。気泡の発生と崩壊が連続して起こることで、インペラにかかる負荷が瞬間的かつ不規則に変動します。この負荷の揺らぎはモータが消費する電流波形に直接反映されるため、配電盤から電流を計測することで、現象そのものを捉えることができます。
一方で振動診断は、流体現象が機械の振動として二次的に伝わったものを観測するアプローチです。配管の支持構造や架台、周辺機器からのノイズが重畳しやすく、初期段階の微弱なキャビテーション兆候は他の振動成分に埋もれてしまうことがあります。流体起因の異常を捉える上では、間接的な振動現象よりも、モータ負荷を直接反映する電流波形のほうが感度の高い情報源となります。
振動センサーの取り付けが難しいポンプ環境にも対応できる
ポンプは設置環境の制約が大きい設備の代表例です。地下ピットの中、水中、高温配管の周辺、防爆エリアなど、振動センサーを直接取り付けることが物理的にも安全規制的にも難しい現場が少なくありません。本体にセンサーを設置できたとしても、配線の取り回しや防水処理など、運用コストも無視できない要素となります。
電流診断は、配電盤内で電流を計測するアプローチのため、ポンプ本体には一切触れずに診断を実施できます。設備の運転を止めずに導入でき、設置環境の制約も受けにくいことから、振動センサーの取り付けが難しい現場でも柔軟に展開できる手段となります。
インバータ駆動や低速回転下でも安定して検知できる
近年は省エネを目的として、インバータ制御で回転数を可変運転するポンプが増えています。回転数が変動すると、振動診断では基準となる周波数成分も変化するため、解析の難易度が一気に上がります。同様に低速回転のポンプでは振動レベルそのものが小さく、ノイズに埋もれて異常検知が困難になります。
電流診断は、回転数が変動しても電源周波数を基準に解析を行うため、インバータ駆動や低速回転下でも安定して計測ができます。運転条件によって発生と消失を繰り返すキャビテーションのような現象は、幅広い運転条件下で継続的に監視できる電流診断と相性の良い領域だと言えます。
まとめ
この記事の要点をまとめます。
- キャビテーションは内部の圧力低下で液体が気化し、ポンプに深刻なダメージを与える現象である
- 異音や振動に気づいたら放置せず、配管の詰まりや過流量などの原因をすぐに特定する
- 現場の有効NPSHがポンプの必要NPSHを上回るように、配管や液面、温度の環境を整える
定期的な点検と適切な対策を実施し、ポンプの安定稼働と設備の寿命延長にお役立てください。
